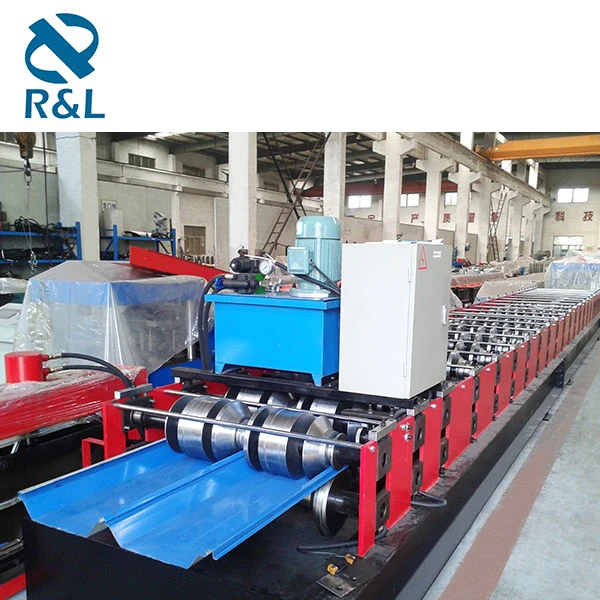

Mašina za formiranje valjaka krovnog lima može efikasno proizvoditi čelične krovne ili zidne ploče, može se široko koristiti u fabrikama, skladištima, poslovnim zgradama, hladnjačama, prodavnicama, kioscima, privremenim stanovima i drugim poljima. Opremljen je ručnim odmotačem visokih performansi, uređajem za vođenje, sistemom za oblikovanje valjaka, uređajem za sečenje, hidrauličnim sistemom, PLC kontrolnim sistemom, itd. kako bi se osigurao efikasan rad cijelog procesa. Valjci su izrađeni od visokokvalitetnog čelika i površinski su polirani i hromirani za otpornost na habanje i koroziju. Osim toga, ova mašina ima glavne komponente nekoliko poznatih proizvođača, koje dodatno osiguravaju dug vijek trajanja i stabilnost. Ako imate vlastite ideje o veličini, specifikaciji i izgledu stroja, slobodno nas kontaktirajte za prilagođenu uslugu u bilo koje vrijeme.
Detalji
1. Uređaj za odmotavanje može pomoći da se čelični namotaj automatski odmota. Njegov unutrašnji prečnik je 450-508mm, a nosivost 5T.
2. Vodilica i klizač mogu informirati o širini i položaju čelične ploče, a prethodno izrezani nož može rezati ploču prije formiranja radi uštede materijala.
3. Nož za rezanje pokreće hidraulična stanica, a njegov materijal je kaljen Cr12 i nakon rezanja nema otpada.
4. PLC kontrolni sistem je vrlo jednostavan za rukovanje i korištenje, a ima dva načina proračuna: automatski i ručni. Operater može podesiti proizvodne parametre mašine za formiranje valjaka krovnog lima kroz ovaj sistem.
Specifikacije mašine
|
1 |
Coil Type |
Prethodno farbani kotur, pocinčani čelik ili G500 G550 |
||||
|
2 |
Širina |
1220mm ili po želji klijenta |
||||
|
3 |
Opseg debljine |
0.2-1 mm |
||||
|
4 |
Efektivna širina |
1050mm ili prema crtežu |
||||
|
|
||||||
|
1 |
Power Requirement |
Voltage |
(380V 50HZ), ili prema zahtjevima klijenta |
|||
|
Snaga glavnog motora |
5,5kw prema debljini lima |
|||||
|
Snaga rezača |
5,5kw prema debljini lima |
|||||
|
2 |
Brzina formiranja |
10-15m/min |
||||
|
3 |
Formiranje stanica |
13 redova, po završnoj mašini |
||||
|
4 |
Glavni okvir |
300H zraka |
||||
|
5 |
Debljina bočne strane |
14mm |
||||
|
6 |
Prečnik osovine za formiranje |
70mm 0.01mm-0.03mm (brušenje) |
||||
|
7 |
Lanac |
Lančani pogon od 1 inča ili prema dizajnu |
||||
|
8 |
Vrsta rezanja |
Formirano u rolni i sečenje po dužini |
||||
|
9 |
Kontrolni sistem |
PLC kontrola |
||||
|
10 |
Ugradna dimenzija (ovisno o konačnom dizajnu) |
7.4m 1.5m 1.3m |
||||
|
11 |
Ukupna težina (približno) |
3.5T |
||||
|
12 |
Materijal valjka |
Čelik visokog kvaliteta 45#, tvrdo hromiran |
||||
|
13 |
Sistem hranjenja |
Tip vodiča |
||||
|
14 |
Oštrica za rezanje |
Cr12 |
||||
|
15 |
Frekventni menjač |
Delta |
||||
Crtanje procesa
