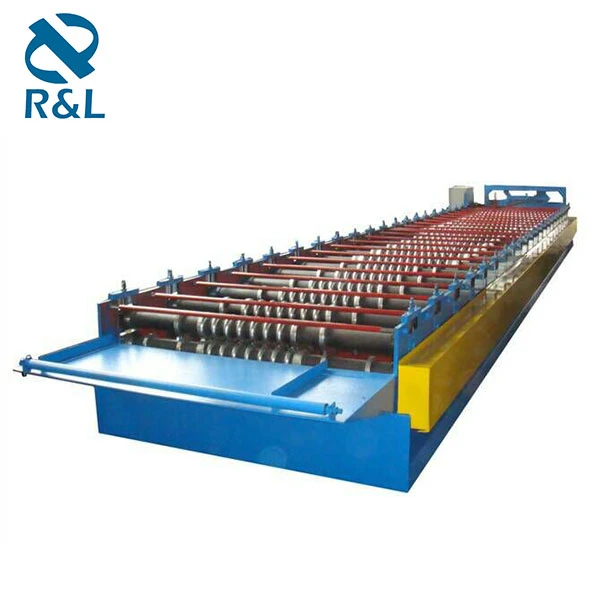

Mašina za oblikovanje valovitih valjaka je svestran komad opreme koji se može koristiti za proizvodnju valovitog lima, idealnog za krovove ili zidne obloge čeličnih konstrukcija, vrlo pouzdanog kvaliteta. Ovaj prešani čelik postao je novi popularan materijal zbog niske cijene, vrlo brze ugradnje i dobre otpornosti na udarce, a naša oprema je za to dobila veliku pažnju. Uglavnom se sastoji od dijela za pražnjenje, stroja za formiranje, uređaja za hidrauličko smicanje za oblikovanje i drugih dijelova. Pored toga, naša kompanija takođe može da dizajnira i proizvodi specijalne modele mašina, kao i da pruža tehničko uputstvo za korisnike.
Karakteristike
1. Mašina za oblikovanje valovitih valjaka usvaja napredni PLC kontrolni sistem, koji može automatski kontrolisati dužinu rezanja i broj reznih komada proizvoda sa vrlo visokom preciznošću.
2. Kalup za formiranje je napravljen od materijala za gašenje visoke tvrdoće, tako da se nakon dugotrajne upotrebe nije lako deformisati.
3. 14 stanica za formiranje uvelike su poboljšale brzinu obrade, a operater može lako koristiti ekran osjetljiv na dodir da završi podešavanje parametara.
4. Dobra kompatibilnost čini ga pogodnim za oblikovanje nehrđajućeg čelika, čelika u boji, hladno valjanog čelika, pocinčanog čelika i drugih različitih čeličnih materijala.
1. Crtanje profila
2. Crtanje procesa
Pasivni razmotač - Napajanje - Formiranje valjaka - Rezanje po dužini - Sakupljanje
3. Tehničke informacije
3.1 Glavna snaga: 5,5kw
3.2 Reduktor: BWD22-43-5.5KW
3.3 Lanac prijenosa: 25,4 koraka
3.4 Debljina zidnog okvira: 16 mm
3.5 Veličina mašine: oko 7M*1,4M
3.6 Brzina formiranja: 0-12m/min
3.7 Promjer osovine: φ70mm
3.8 Stanica za formiranje: oko 14
3.9 Materijal oštrice: Cr12
3.10 Toplinska obrada oštrice: HRC HRC58-62 stepen
3.11 Debljina valjanja: 0.17-0.6 mm
3.12 Dužina: 3m/±1.5mm
3.13 Materijal valjka: 45# čelik
4. Električne komponente i hidraulika
4.1 Inverter: Thinget
4.2 PLC: Thinget
4.3 Operativni panel: MCGS
4.4 Niske električne komponente: Deli
4.5 Enkoder: Omron
4.6 Hidraulična stanica: 3kw
4.7 Pumpa za ulje: YBI-10
5. Oprema
Razmotač, valjanje, rezanje, PLC, hidraulična stanica, sakupljanje
Komponente
1. Decoiler
Veličina: 1.5mx1mx1.2m
2. Hidraulička stanica i PLC upravljačka kutija
Veličina stanice (crvena strelica): 1mx0.8mx1m
Veličina PLC kontrolne kutije (zelena strelica): 1.2mx0.8mx1.5m
3. Stol za prikupljanje
Veličina: 1.5mx0.5mx1m, 3 kom.
4. Glavno oblikovanje rolne
Veličina: oko 8,6 m (D) x 1,7 m (Š) x 1,5 m (V)
5. Rezanje
Veličina: 1,7m (V) X 1,2m (D) X 0,5m (Š)
Hranjenje je dio glavnog oblikovanja valjaka, nemamo veličinu. Sastoji se od tri valjka.
